Принцип работы турбокомпрессора

Турбокомпрессор – важнейшая составляющая часть двигателя современного автомобиля. Благодаря ему достигается существенный прирост мощности при незначительной массе самой детали. Как известно, принцип работы турбокомпрессора заключается в сильном сжатии подаваемого в двигатель воздуха и, соответственно, создании высокой мощности взрыва в цилиндрах двигателя. Благодаря турбокомпрессору в двигатель поступает на 50% больше объема воздуха, таким образом, сжигается больший объем топлива, что увеличивает мощность двигателя на 30-40% при тех же затратах топлива. Мотор, который имеет турбину, вырабатывает намного больше полезной энергии, чем не оснащенный ею.

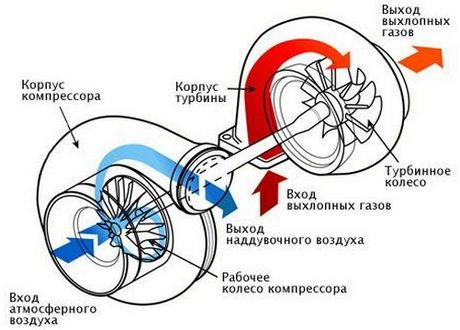

принцип работы турбокомпрессора

Устройство турбокомпрессора автомобиля

Механизм состоит из таких основных элементов:

  • корпус турбины, в которой выхлопные газы вращают ротор;
  • корпус компрессора, который всасывает воздух, а затем с помощью ротора нагнетает его в систему впуска;
  • картридж между турбиной и компрессором, содержащий вал с крыльчатками ротора;
  • интеркулер, который охлаждает воздух перед нагнетанием его в цилиндры двигателя.

Принцип действия автомобильной турбины

Турбокомпрессор на двигатель крепится к выпускному коллектору.  Система турбокомпрессора заключается в том, что турбина при помощи вала соединяется с компрессором, который установлен между воздушным фильтром и впускным коллектором.

Принцип действия автомобильной турбины заключается в сжатии воздуха, который поступает в цилиндры двигателя. Так возникает давление турбокомпрессора. Выхлопные газы из цилиндров вращают лопатки ротора и выходят через боковое отверстие в корпусе турбины в глушитель. Благодаря устройству турбины автомобиля ее ротор, находясь в специальном теплоустойчивом корпусе, превращает энергию потока отработавших газов в энергию вращения и перенаправляет её на компрессорный ротор.

С другой стороны вала ротор компрессора всасывает чистый атмосферный воздух из впускного тракта и направляет его под сильным давлением дальше во впускной тракт к цилиндрам мотора. Когда ротор компрессора вращается, воздух втягивается внутрь и сжимается, так как лопасти ротора вращаются с высокой скоростью. Корпус компрессора разработан таким образом, чтобы превращать поток воздуха, обладающий высокой скоростью и низким давлением, в поток воздуха с высоким давлением и низкой скоростью с помощью процесса, называемого диффузией. В этом и заключается принцип действия автомобильной турбины.

Особенности функционирования

Оба эти ротора, турбинный и компрессорный, жестко закреплены на роторном валу, вращающемся на гидростатических подшипниках. Они поддерживают вал на тонком слое масла, которое постоянно подается для снижения трения и охлаждения вала. Для правильной работы подшипники скольжения должны быть покрыты пленкой масла. Зазоры подшипников очень малы, меньше толщины человеческого волоса.

В турбомоторах воздух, который поступает в цилиндры, приходится дополнительно охлаждать – тогда его сжатие можно будет сделать еще сильнее, закачав в цилиндры двигателя больше кислорода. Ведь сжать холодный воздух легче, чем горячий. Воздух, проходящий через турбину, нагревается от сжатия, от деталей турбонаддува. Поэтому перед попаданием в цилиндры двигателя сжатый воздух охлаждается в интеркулере. Интеркулер – это радиатор жидкостного или водяного охлаждения, установленный на пути воздуха от компрессора к цилиндрам двигателя. За счет охлаждения увеличивается плотность воздуха и, соответственно, закачать в цилиндры его можно больше.

Мощность турбины автомобиля такова, что ротор турбокомпрессора вращается со скоростью до 150 тыс. оборотов в минуту, что примерно в 30 раз быстрее, чем скорость вращения автомобильного двигателя. Так как она соединена с выхлопной системой, температура в турбине также очень высокая. Работа турбокомпрессора заключается в том, что воздух поступает в компрессор при температуре окружающей среды, но при сжатии температура растет и на выходе из компрессора достигает 200°С.

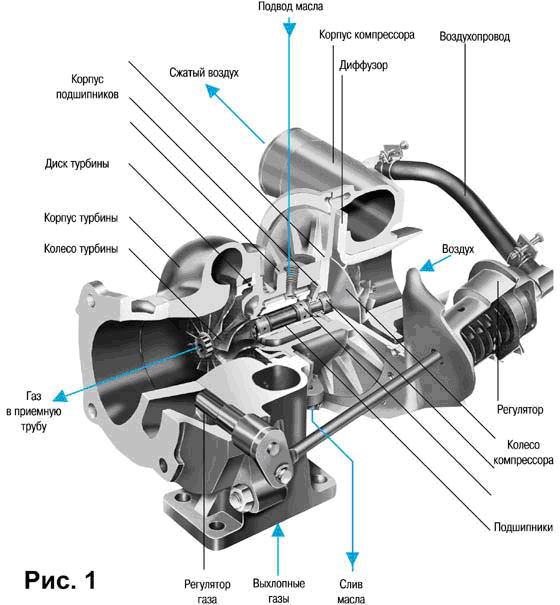

принцип работы турбины

На «самообслуживание» системы наддува тратится немного энергии от двигателя – всего лишь около 1,5%. Это происходит потому, что ротор турбины получает энергию от выхлопных газов за счет их охлаждения. Кроме этого, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объема большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Все это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными аналогами такой же мощности.

В последнее время популярность турбокомпрессоров резко возросла. Они оказалось перспективнее не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Если вы хотите купить турбокомпрессор с доставкой – вы обратились по адресу. На нашем сайте можно сделать заказ, а также узнать характеристики турбокомпрессора и характеристики турбины для модели своего автомобиля.

Как узнать номер турбины?

Для того,чтобы идентифицировать турбокомпрессор,необходимо правильно «прочитать» информационную табличку,которая на нем установлена.

Ниже приведены фотографии информационных табличек наиболее распространенных турбокомпрессоров - Garrett,Mitsubishi,IHI,KKK,Holset с описанием нанесенной на них информации.

Турбокомпрессоры производства Garrett
  1. MODEL No — модель турбокомпрессора
  2. S/N — номер производителя автомобиля
  3. GAG P/N — номер производителя турбокомпрессора
Турбокомпрессоры производства IHI
  1. Turbo.Spec. — номер производителя турбокомпрессора
  2. Serial No. — модель турбокомпрессора
  3. Parts No. — номер производителя автомобиля
Турбокомпрессоры производства Mitsubishi
  1. MODEL No — модель турбокомпрессора
  2. S/N — номер производителя автомобиля
  3. GAG P/N — номер производителя турбокомпрессора
Турбокомпрессоры производства Mitsubishi
  1. MODEL No — модель турбокомпрессора
  2. S/N — номер производителя автомобиля
  3. GAG P/N — номер производителя турбокомпрессора
Турбокомпрессоры производства Holset
  1. Номер производителя автомобиля
  2. Серийный номер турбокомпрессора
  3. Номер производителя турбокомпрессора
  4. Модель турбокомпрессора
Турбокомпрессоры производства KKK
  1. KUND-NR — номер производителя автомобиля
  2. GROSSE — модель турбокомпрессора
  3. AUSF-NR — номер производителя турбокомпрессора
